在工业现场，液位测量看似是个"小环节"，一旦选错仪表，轻则数据跳变、反复校准，重则溢罐、空烧、停线。雷达、超声波、导波雷达这三类是当前连续量液位测量的主流，名字相近，脾气却完全不同。很多项目选型时只看精度和价格，结果仪表装上去才发现——雷达天线被挂料糊死、超声波在蒸汽里"瞎了"、导波雷达的探杆被介质裹成了棒棒糖。
本文把这三类的工作原理、适用边界、选型顺序、安装避坑一次讲透，让你拿到工况数据表就能自己拍板。
先把选型顺序摆正：精度不是第1位的
很多项目的选型顺序是"精度 → 价格 → 品牌 → 交付"，这是本末倒置。正确的顺序应该是：
误报风险：在你这个工况下会不会乱报？
稳定性：输出能不能用于控制、可不可信？
免维护周期：多久清一次？清起来麻不麻烦？
精度：在"稳定可用"的前提下，精度才有意义
价格：便宜但天天维护，其实zui贵
一旦你把"误报风险"和"维护成本"想清楚了，仪表类型往往自己就浮现出来。

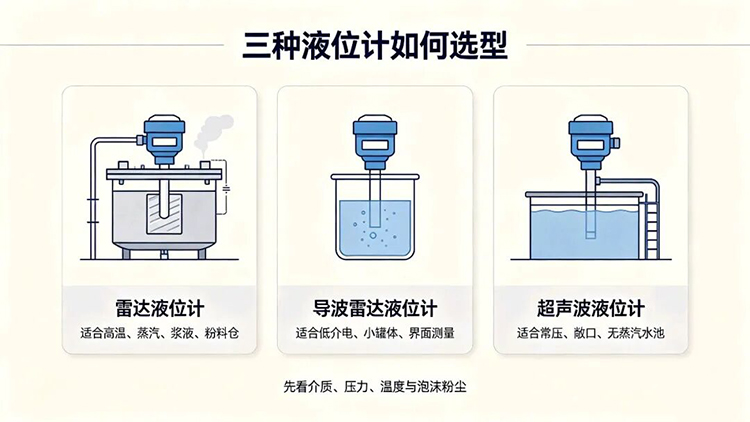

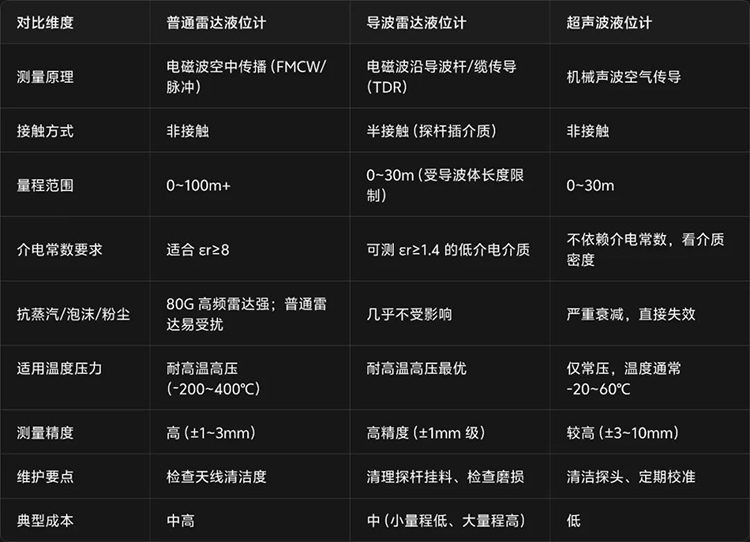

三类液位计的本质区别
它们的根本差异在于"用什么波"+"怎么传到液面"。
三类仪表的"性格画像"
1. 普通雷达液位计：上限高，但怕"脏"和"装错"
适合：有压罐、温压波动大、想要非接触连续量、大罐高罐（30~40m 甚至 60m 以上）。
容易出问题：
.天线挂料、结露、结冰
· 介质介电常数太低（如汽油柴油 ε<4），回波微弱
· 安装点不对，进料冲击区/喷淋区导致假回波
选型要点：
· 测低介电油品、液化气 → 强制上 80GHz FMCW 高频雷达，波束角可低至 3°，穿透蒸汽、泡沫、粉尘能力强。
· 测清水、污水、常压储罐 → 26GHz 脉冲雷达性价比更高
· 想要少维护 → 优先选对频率与天线结构，安装避开进料口，做好回波屏蔽
2. 导波雷达液位计：稳定性常胜，但怕"粘+挂+结晶"
适合：蒸汽多、粉尘大、罐内干扰多、小罐、带搅拌、介质波动大、低介电常数介质、需要测分层界面（如油水分离）。
容易出问题：
· 粘稠、挂壁、结晶、拉丝 → 探杆被裹住就开始漂
· 导波杆长度按工况固定，不能互换，选型比普通雷达更复杂
· 剧烈搅拌工况易数值跳变
导波的"稳"，是用"接触"换来的。所以介质粘不粘、会不会结晶，必须先评估。树脂、沥青、胶黏剂这类高粘介质，慎用导波雷达。
选型要点：
· 小罐体（2~3m）、量程短 → 导波雷达盲区小，精度可到毫米级，比普通雷达有巨大优势
· 罐内有搅拌、介质波动大 → 用底部固定的导波雷达，测量值比普通雷达稳得多
· 高压反应釜、高温高压工况 → 导波雷达是选择之一
3. 超声波液位计：性价比高，但对环境很敏感
适合：常压水池/污水池、清水、雨水井、普通酸碱储罐、粮食浅仓、河道明渠。
容易出问题：
· 有压罐、挥发介质、蒸汽层、粉尘、泡沫 → 声波被吸收或散射，严重衰减
· 盲区较大（10m 量程盲区约 0.3~0.5m），小罐体顶部无效段长
· 温度超过 70℃，声波衰减严重
选型硬指标：
· 量程计算：仪表量程 = 罐体实际高度 + 盲区 + 0.5m 安全余量，zui高液位严禁进入盲区
· 温度：-20~60℃ 为标准机型，>70℃ 需选用带风冷/高温专用探头
· 压力：仅支持常压 ≤0.1MPa 微正压，带压罐体禁止使用普通超声波
· 探头材质：清水/中性污水选 ABS；弱酸弱碱选 PP；强酸强碱选 PVDF 防腐探头
超声波不是不行，是很多人把它用错地方。锅炉蒸汽罐、发泡污水、水泥料仓、高压反应釜、真空罐——这些场景直接换雷达或导波雷达。
🛠️ 按工况直接套用：选型速查
场景 1：清水箱、消防水池、污水调节池
→ 选择超声波液位计（成本低、安装简单）；若要远传可选投入式静压液位计；如需就地观测也可选磁翻板。
场景 2：大罐、高罐（>20m）、有压罐、温压波动大
→ 选择 80GHz 高频雷达，非接触、波束窄、抗干扰强、精度高。
场景 3：高粘度、易结晶、带搅拌的反应釜
→ 选择导波雷达（底部固定式），信号沿探杆传导不受液面扰动影响；若介质极粘易挂料，则改用防腐型 80G 雷达。
场景 4：油水分离、介质分层界面测量
→ 选择缆式导波雷达，可精准测量分层界面；80G 雷达无法测介质分层。
场景 5：低介电常数介质（汽油、柴油、液化气、轻油、甲醇）
→ 普通雷达回波太弱 → 80G 高频雷达或导波雷达。
场景 6：蒸汽多、泡沫厚、粉尘大的罐体
→ 80G 高频雷达（穿透力强）；导波雷达也可用，但需注意厚泡沫包裹探杆产生误差。
场景 7：粮仓、水泥仓、粉料大罐
→ 选择 80G 高频雷达，穿透粉尘；超声波在粉尘中回波丢失，禁用。
场景 8：高温高压反应釜、加氢装置
→ 选择高温型导波雷达；无分层需求可选 80G 雷达。
场景 9：危险区域（易燃易爆、有毒介质）
→ 必须选带防爆认证（如 Ex d IIC T6 Gb）的型号，关键罐区建议雷达+音叉双表冗余。
选型时必须向供应商提供的工况数据
无论你倾向哪种，zui终确认前务必提供完整的工况数据表：
· 介质名称、密度、介电常数
· 温度、压力
· 有无搅拌/泡沫/蒸汽/粉尘
· 容器尺寸和连接口
· 量程、精度要求
· 防爆等级、防护等级（IP67/IP68）
让供应商基于这些数据做zui终确认，是zui保险的做法。
🔧 安装与维护：三分选型，七分安装
再好的仪表，装错了也白搭。
普通雷达安装要点：
· 天线避开罐内障碍物（扶梯、搅拌桨），保证波束无遮挡
· 避开进料冲击区和喷淋区
· 定期检查天线清洁度（无结露/积灰）
导波雷达安装要点：
· 导波体必须垂直，无弯曲无碰撞
· 罐内无遮挡导波体的障碍物
· 黏稠/腐蚀性介质需定期清理探杆
超声波安装要点：
· 安装高度 > zui高液位 + 盲区 50cm 以内
· 避开进料口、梯子、管道，防止虚假回波
· 探头位置液面要平稳，远离搅拌器
· 户外安装需配备防晒、防雨罩
zui高频的几个选型误区
误区 1：真空/强挥发性工况选超声波
真相：超声波无法在真空中传播，蒸汽会严重衰减信号。
误区 2：导波雷达"什么都能测"
真相：粘稠、易结晶、易挂壁的介质会让探杆变成"棒棒糖"，信号漂移。
误区 3：普通雷达能测所有液体
真相：介电常数<1.9 的轻质油，普通雷达基本歇菜，必须上 80G 或导波雷达。
误区 4：精度越高越好
真相：在误报风险高、稳定性差的前提下，谈精度没有意义。先稳后用。
误区 5：便宜的超声波哪都能装
真相：带压罐、蒸汽罐、粉尘仓用超声波 = 花钱买跳数。

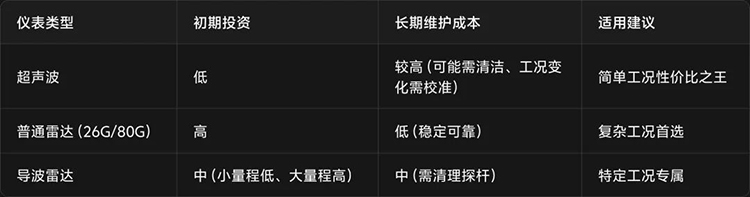

全生命周期成本才是真账
便宜但天天维护，其实zui贵。关键罐区、影响生产核心流程的储罐，建议采用双表冗余设计（如雷达+音叉），防止单点故障导致液位失控。
选型的核心不是"哪种技术更先进"，而是"哪种技术与我的容器条件更匹配"。拿到一个项目，先问自己五个问题：
1.介质是什么？粘不粘？介电常数多少？
2.罐内有没有蒸汽、泡沫、粉尘、搅拌？
3.温度压力多少？常压还是带压？
4.量程多大？安装空间够不够？
5.误报的代价有多大？能接受多长的维护周期？把这五个问题答清楚，"雷达 / 超声波 / 导波雷达"的答案自然浮现。
一句话决策指南：
怕干扰、要可靠、不差钱 → 选 80G 高频雷达
测清水、常压、预算紧 → 选超声波
测界位、低介电、高粘度、小罐 → 选导波雷达
